rynny tytan-cynk - półogrągłe walzbank
Tradycyjne półokrągłe rynny są najczęściej stosowanym systemem rynnowych. Oferta rynien półokrągłych zawiera ponad 400 różnych elementów w różnych rozmiarach opartych normę o PN-EU 612. Wysokie stany magazynowe pozwalają nam na natychmiastową realizacje zamówienia. Dostawy docierają do naszych odbiorców w czasie 24-48 godzin. W tytan-cynku naturalnym jesteśmy liderem dystrybucji firmy Rheiznink, dzięki temu gwarantujemy naszym klientom najwyższej jakości system rynnowy o najbogatszej ofercie. Obejmuje on gotowe rynny w rozmiarach od 80 do 500mm i rury od 60 do 150mm.
JEŚLI MASZ JAKIEŚ PYTANIA NAPISZ DO NAS! E-MAIL: spedycja@ekro.com.pl
rozwinięcie (rozmiar) | d1 | d2 | x | f |
200 (80) | 80 | 16 | 5 | 8 |
250 (100) | 105 | 18 | 5 | 10 |
280 (120) | 127 | 18 | 6 | 11 |
333 (150) | 153 | 20 | 6 | 11 |
400 (180) | 192 | 22 | 6 | 11 |
500 (200) | 250 | 22 | 6 | 21 |
Zdjęcia materiałów umieszczonych na stronie są autentyczne i wykonane towarom dystrybuowanym przez firmę EKRO
W zakładce cennik znajduje się nasz aktualny cennik detaliczny na system rynnowy tytan cynk Rheinzink Walzblank
Orynnowanie Półokragłe Dostępne W EKRO - Elementy Rheinzink Classic
Rynna półokrągła
Występuje w odcinkach 1, 2, 3mb i na zamówienie 4mb
Rozmiary: 80, 100, 120, 150, 180mm
Zastosowanie: możliwe wykonania na zamówienie z wulstą do wewnątrz
Inne informacje: Na zamówienie istnieje możliwość zamówienia rynien foliowanych, dzięki temu rynna gołowalcowana nawet po montażu zachowuje święcącą barwę.
Najczęściej rynny są łączone za pomocą lutu miękkiego cyny LC60 lub LC40, można zastosować również kleje montażowe lub złączkę do rynien.
Denko
Zakończenie rynny płaskie
Rozmiary: 80, 100, 120, 150, 180mm
Zastosowanie: występuje w wersji lewej i prawej
Inne informacje: element zakończenia systemu rynnowego płaski. Lutowany lub klejony z rynną.
Lej spustowy
Zakończenie rynny płaskie
Rozmiary: 80, 100, 120, 150, 180mm
Zastosowanie: występuje w wersji lewej i prawej
Inne informacje: element zakończenia systemu rynnowego płaski. Lutowany lub klejony z rynną.
Kosz zlewowy
Kosz ozdobny
Rozmiary rury: 60, 80, 100, 120, 150mm
Zastosowanie: Elementy najczęściej wykonywane na zamówienie.
Czas realizacji oraz cena dostępna na zapytanie.
Uchwyt połaciowy ocynkowany
Hak rynnowy, rynajza
Rozmiary: 80, 100, 120, 150, 180mm
Zastosowanie – dostępne z blaszką bądź z noskiem
Inne informacje: Możliwe zamówienie ocynkowanych haków rynnowych o dłuższej tylnej płetwie jak również innych wymiarów płaskownika.
Uchwyt czołowy ocynkowany
Haki do deski czołowej
Rozmiary: 80, 100, 120, 150, 180mm
Zastosowanie: – dostępne z blaszką bądź z noskiem,
Inne informacje: Na zamówienie produkujemy ocynkowane haki rynnowe z innych płaskowników.
Uchwyt połaciowy w koszulce
Obłożony koszulka w blaszy tytan cynk GW
Rozmiary: 100, 100, 150, 180mm
Zastosowanie – dzięki zastosowaniu powleczenia blachą cynkowo-tytanową
Materiał nie wyróżnia się od rynny.
Uchwyt czołowy w koszulce
Obłożony koszulka w blaszy tytan cynk GW
Rozmiary: 100, 120, 150, 180mm
Zastosowanie – dzięki zastosowaniu powleczenia blachą cynkowo-tytanową.
Materiał nie wyróżnia się od rynny.

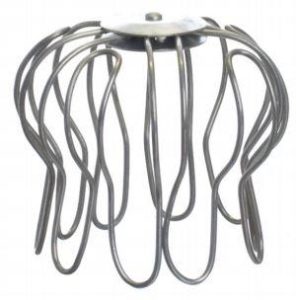

Sito rynnowe
Rozmiary: 80, 100, 120, 150mm
Zastosowanie: Zabezpiecza rurę spustową przed zabrudzeniami w rynnie dachowej.
Narożnik tłoczony
Występuje w wersji wewnętrznej i zewnętrznej
Rozmiary: 80, 100, 120, 150mm
Zastosowanie: występuje jedynie pod kątem 90st.
Ramiona posiadają długość 300mm
Inne informacje: na zamówienie produkujemy również miedziane narożniki lutowane i innych długościach ramion.
Narożnik lutowany (dowolny kąt)
Narożnik lutowany (dowolny kąt) – występują w wersji wewnętrznej i zewnętrznej
Rozmiary: 100, 120, 100, 180mm
Zastosowanie: – wykonywane na zamówienie w zakresie kąta 90-180stopni, czas oczekiwanie 2-3 dni
Inne informacje: możliwość wykonania dowolnej długości miedzianego narożnika.
Dylatacja tytan cynk
Rozmiary: 100, 120, 150mm
Zastosowanie: Element kompensujący ruch liniowy rynien miedzianych. Ruch podczas zmian temperatury
Inne informacje: zapewnia bezawaryjność rynien miedzianych podczas dużych zmian ciepła.
Rura spustowa
W odcinkach 1, 2, 3mb
Rozmiary: 80, 100, 120, 150mm
Zastosowanie: zastosowanie wysokoczęstotliwościowego spawania pozwoliło na osiągnięcie zamkniętego profilu bez konieczności zastosowania felca.
Rozmiar 150mm z felcem.
Inne informacje: na zamówienie istnieje możliwość zamówienia dowolnych długości rur tytanow- cynkowych spustowych które swobodnie można połączyć.
Produkujemy na zamówienie również inne średnice rur spustowych (dowolne).
Mufa
Łącznik rur spustowych
Rozmiary: 60, 80, 100, 120mm
Zastosowanie: Element łączący rury o tej samej średnicy (po przecięciu).
Kolano łukowe
O kącie 40, 60, 72 stopni
Rozmiary: 60, 80, 100, 120, 150mm
Zastosowanie: Pozwala na zmianę kierunku rury
Kolanko dowolny kąt
Element lutowany
Rozmiary: 80, 100, 120, 150mm dla rury, kąt dowolny w przedziale 5-90 stopni
Zastosowanie: w miejscach gdzie istnieje konieczność zastosowania niestandardowej średnicy lub nietypowego kąta.
Obejma wkręcana M10
Z blachy prePatina Walzblank
Rozmiary: 60, 80, 100, 120, 150mm
Zastosowanie: pozwala na zamontowanie rury do ściany
Inne informacje: wykonujemy na zamówienie z płaskowników miedzianych również inne średnice, lub inne sposoby montażu.
Sztyft do obejmy M10
Rozmiary: 100, 200, 300mm
Zastosowanie: element nie posiada standardowo w komplecie kołka rozporowego.
Kołek rozporowy
Rozmiary: 12×140, 14×80, 14×200, 14x280mm
Zastosowanie: Pozwala na lepsze zamocowanie sztyftu w ścianie
Łapacz wody
Rewizja przesuwna z klapką
Rozmiary: 80, 100, 120, 150mm
Zastosowanie: Służy do zatrzymanie zabrudzeń spływających w rurze spustowej.
Otwierana klapka pozwala na oczyszczenie z wszelkich nieczystości.
Inne informacje: na zamówienie wykonujemy również inne modele wyczystek cynkowych.
Trójnik rury spustowej
Standardowy kąt 72 stopnie
Rozmiary rury: 60/60, 80/60, 80/80, 100/80, 100/100, 120/100, 120/120mm
Zastosowanie: w miejscu gdzie istnieje konieczność połączenie dwóch rur spustowych.
Element na zamówienie. Czas realizacji 1-2 dni
Redukcja kwadratowa – lutowana
Rozmiary: dowolne
Zastosowanie: miejsca połączenia rury kwadratowej z okrągłą. Element na zamówienie.
Redukcja kwadratowa – lutowana
Rozmiary: dowolne
Zastosowanie: miejsca połączenia rury kwadratowej z okrągłą. Element na zamówienie.
Odsadzka do rury – kolano cokołu
Rozmiary: 80, 100, 120mm
Zastosowanie: w miejscach gdzie rura spustowa ma ominąć cokół na elewacji.
Odsunięcie elementu w pionie o 65mm.
Odsadzka do rury specjalna – element z felcem
Rozmiary rury: 60, 80, 100, 120, 150mm
Zastosowanie: dla miejsc gdzie odsunięcie rury od muru nie jest standardowe. Materiał na zamówienie.
Siatka do rynny
Zastosowanie : zabezpiecza rynny przed zanieczyszczeniami
Informacje dodatkowe:
LINKI :
W swojej ofercie posiadamy także system prostokatny by zapoznać się z nim proszę kliknać tutaj
Aby lepiej zapoznać się z blacha firmy Rheinzink PrePatina Walzblank proszę kliknać tutaj
Aby zobaczyć dachy wykonane z blachy PrePatina Walzblank proszę kliknać tutaj
Link do aktualnych cenników znajduję się tutaj
Wsparcie techniczne dla rynien tytan-cynk
W nawiązaniu do otrzymanego zapytania o wydajność zamówionego systemu rynnowego 150 z rozwinięcia 333mm z materiału tytan-cynk informuje że
– wymiarowanie systemu rynnowego uzależnione jest od spływu wody deszczowej, wielkości podstawowej dachu, oraz współczynnika spływu.
Spływ deszczu jest to określenie ilość wody deszczowej na sekundę i jednostkę powierzchni w stosunkowo krótkim czasie, np. 5 minut. Dla regionu Łodzi można złożyć wartość wynoszącą 0,40 l/s* m2
Podstawowa powierzchnia dachu to powierzchnia rzutu dachu poziomego
Współczynnik odpływu to wartość uwzględniająca czasowe opóźnienie między spływem deszczu a rzeczywistym odpływem.
Z tego wynika ze w spływie lokalnym wynoszącym 0,40 l/(s * m2) dla odprowadzenia wody deszczowej z powierzchni około 105 m2 (Dach od strony ulicy) i pochyleniem dachy 30 stopni
Q = 100(m2) * 0,40 (l/s * m2) * 0,1
Q = 4 (l/s)
Zastosowanie 1 spustów = 4(l/s)
Tabela przekrojów rur spustowych i dopuszczalnych odpływów wody deszczowej według EN 612
Odpływ wody deszczowej
a – (l/s) Średnica rury
b – (mm) Przekrój spustowej
b – (~cm2) Wielkość nominalna rynny
a b c d
1,2 60 28 200
2,6 80 50 280
4,7 100 79 333
7,6 120 113 400
13,8 150 177 500
Z poniższego wyliczenia jednoznacznie wynika że zastosowanie systemu rynnowego 150mm i rur spustowych 100mm spełnia wytyczne zawarte w PN EN 612.
Proszę również pamiętać że zastosowania podwieszanych sztucerów z eliptycznym wycięciem zwiększa jego przepustowość o 30%
Wsparcie techniczne dla rynien tytan-cynk
W nawiązaniu do otrzymanego zapytania o wydajność zamówionego systemu rynnowego 150 z rozwinięcia 333mm z materiału tytan-cynk informuje że
– wymiarowanie systemu rynnowego uzależnione jest od spływu wody deszczowej, wielkości podstawowej dachu, oraz współczynnika spływu.
Spływ deszczu jest to określenie ilość wody deszczowej na sekundę i jednostkę powierzchni w stosunkowo krótkim czasie, np. 5 minut. Dla regionu Łodzi można złożyć wartość wynoszącą 0,40 l/s* m2
Podstawowa powierzchnia dachu to powierzchnia rzutu dachu poziomego
Współczynnik odpływu to wartość uwzględniająca czasowe opóźnienie między spływem deszczu a rzeczywistym odpływem.
Z tego wynika ze w spływie lokalnym wynoszącym 0,40 l/(s * m2) dla odprowadzenia wody deszczowej z powierzchni około 105 m2 (Dach od strony ulicy) i pochyleniem dachy 30 stopni
Q = 100(m2) * 0,40 (l/s * m2) * 0,1
Q = 4 (l/s)
Zastosowanie 1 spustów = 4(l/s)
Tabela przekrojów rur spustowych i dopuszczalnych odpływów wody deszczowej według EN 612
Odpływ wody deszczowej
a – (l/s) Średnica rury
b – (mm) Przekrój spustowej
b – (~cm2) Wielkość nominalna rynny
a b c d
1,2 60 28 200
2,6 80 50 280
4,7 100 79 333
7,6 120 113 400
13,8 150 177 500
Z poniższego wyliczenia jednoznacznie wynika że zastosowanie systemu rynnowego 150mm i rur spustowych 100mm spełnia wytyczne zawarte w PN EN 612.
Proszę również pamiętać że zastosowania podwieszanych sztucerów z eliptycznym wycięciem zwiększa jego przepustowość o 30%
Transport
Zapewniamy ekspresowy system dostaw rynien z blachy miedzianej do klientów dzięki wysyłkom spedycyjnym palet o długości do 3mb. Dostarczamy za pomocą:
– naszymi dyliżansami
– firmą spedycją na specjalnie przygotowanych paletach i dokładnie zabezpieczonymi przed uszkodzeniem.
Oczywiście można odebrać materiał osobiście w siedzibie naszej firmy w miejscowości Wolica.
